A-3111-X

Verwenden Sie diesen Satz, wenn Ihre originalen Spindelbolzen (Achsschenkelbolzen) in einem brauchbaren Zustand sind

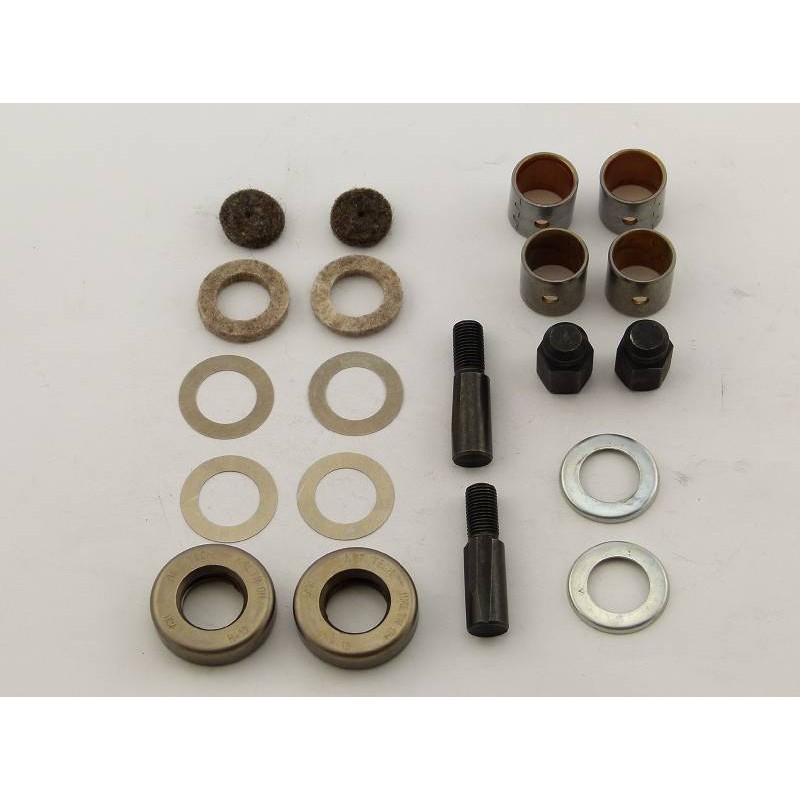

Dieser Reparatursatz enthält alle Buchsen, Lager und Kleinteile, so wie Sie es auf dem Bild sehen

Achtung:

Die Achsschenkelbolzen A-3111-KP-Q2 sind nicht enthalten und müssen extra bestellt werden

Einbauhinweise:

Verschlissene Spindelbolzenteile tragen zu rauer Lenkung und Shimmy bei.

Dieser Satz enthält den geriffelten Sicherungsstift (Stil 3, wie in den Beurteilungsstandards) mit der langen Sicherungsmutter, die von 1929-1931 verwendet wurde.

Legen Sie die Unterlegscheibe mit dem Filz unter der Scheibe gegen die Unterseite der Achse.

Der Filz kann mit Gummiklebstoff am unteren Spindelarm befestigt werden,

um ihn während des Zusammenbaus in Position zu halten.

Das Lager sitzt oben auf der Achse mit der offenen Seite des Lagers nach unten.

Eine oder mehrere Unterlegscheiben befinden sich zwischen der Unterseite des Lagers und der Oberseite der Achse.

Reiben Sie die Buchsen auf .814.

Prüfen Sie beim Anschließen des Bremshebels an die Buchse oder den Topf der Spindelschraube,

ob sich der Hebel frei bewegen lässt, indem Sie den Gabelkopf der Bremsstange hin und her bewegen.

Wenn Sie ein Ziehen oder Klemmen spüren, ist die Hülse des Spindelbolzens

möglicherweise nicht auf das Ende des Hebelschafts ausgerichtet.

Dies kann korrigiert werden, indem Sie den Querschnitt im Schaft der Spindelschraube abfeilen,

um den Winkel zu ändern, in dem die Hülse auf der Hebelwelle sitzt.
